    0.6/1kV交聯聚乙烯絕緣預分支電纜

    信息來源:河南黃河線纜有限公司    發布時間:2016-03-31

    一、產品簡介

            為了適應住宅建筑的發展,綜合廣大電氣設計人員提供的寶貴意見,我公司在單芯預制分支電纜的基礎上,開發了新一代三相五線的多芯預制分支電纜系列產品,主要應用于多層建筑的照明系統。由于多芯電纜外觀大,重量重,制作預制分支電纜時外徑更大,這樣會造成敷設困難,因此我公司目前生產的最大多芯預制分支電纜限制在400mm²及以下的產品,品種有阻燃、清潔型、耐火型等不同規格。多芯預制分支電纜的主要截面在6mm²~50mm²時,分支線截面為24 mm²、25 mm²時,可多芯預制單芯分支電纜;若分支線截面為35 mm²、50 mm²時,可多芯預制單芯分支電纜;主要截面在70 mm²、240 mm²時,分支截面為4 mm²、50 mm²時,可多芯預制多芯分支電纜,若分支截面大于50 mm²可選用多芯預制單芯分支電纜。主電纜可雙芯,三芯,四芯和五芯,分支線也可分為雙芯,三芯,四芯,五芯等隨意組合。多芯預制分支電纜的截流量與多芯電纜一樣,安裝方式與多芯電纜相似。


    二、產品標準

            本產品按JB/047-2002《額定電壓35KV銅芯、鋁芯塑料絕緣電力電纜》標準生產。


    三、適用范圍


            本產品適用于工頻額定電壓0.6/1KV及以下配電線路做配送電能之用。


    四、使用特性

        ◇工頻額定電壓UO/U為0.6/1KV
        ◇PVC絕緣電纜導體的最高允許工作溫度為70℃,XLPE絕緣電纜導體的最高允許工作溫度為90℃
        ◇短路時(最長持續時間不超過5S)PVC電纜導體的最高溫度不超過160℃,XLPE電纜導體的最高溫 度不超過250℃
        ◇電纜敷設時環境溫度應不低于0℃
        ◇電纜彎曲半徑不小于電纜外徑15倍
        ◇電纜的主干線和分支線符合相應型號規格的單芯電力電纜的要求
        ◇主干電纜無接頭、連續性好,大大減少故障點
        ◇采用工廠預制方式可大幅度減輕現場施工強度,縮短施工敷設時間
        ◇縮小敷設占用空間,可與其它管道共同敷設
        ◇分支部采用密封接頭,長期免維護、免保養

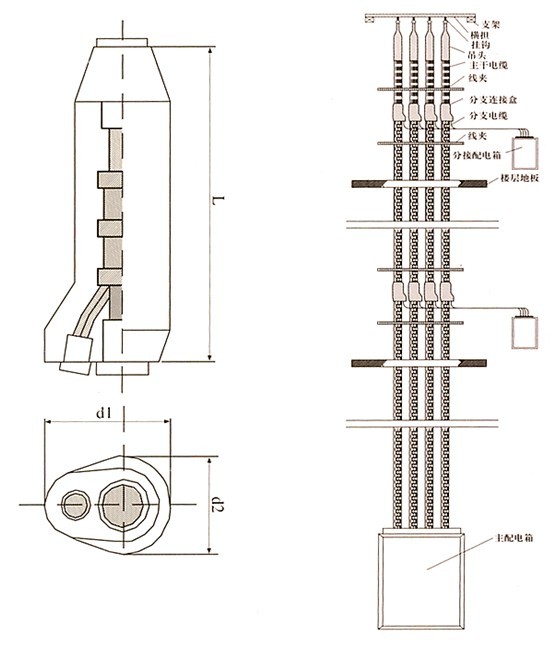

    五、分支連接盒結構示意圖、安裝示意圖


    六、訂貨須知

    為了設計您需要的分支電纜,請提供下列資料:

        1、系統圖System figure 垂直主電纜和各分支電纜的長度,分支連接的布置。
        2、配電系統Distributing system 單相雙線,單相三線,3相3線,3相4線和3相5線。
        3、垂直主電纜(XLPE/PVC電纜)電纜型號、單芯或單芯擰絞型、導線尺寸、需用直通連接或不需。
        4、分支電纜(XLPE/PVC單芯電纜) 導線尺寸。
        5、敷設方法--從地面上拉起或由樓頂拉下。
        6、上端支承--用或不用電纜夾裝置或懸吊絕緣裝置。
        7、附件--夾具、托架等。
        8、電纜盤具--允許的電纜盤具尺寸和毛重。
        9、其它您認為需要的項目。


    七、敷設施工方法

    垂直干線的預制組裝方式分支電纜,一般應按以下要領進行敷設:

        1、將電纜盤放在放線架上(常電纜盤放在樓下,將電纜提拉上去);
        2、提升用的繩索通過卷繞機與電纜連接;
        3、開動卷繞機將電纜提升上去;
        4、提升用的電纜網套到達房頂時,將網套掛在事先準備好的吊鉤上;
        5、對中間部位進行固定;
        6、將分支線端頭與電流表或斷流器相接;
        7、進行與橫向干線或主干線的連接;


    八、施工中的注意事項

    預制組裝式分支電纜敷設時需注意以下事項:

        1、事先確認運送方法(車輛大小,停車場等);
        2、確認預制分支部分是否能安全過貫通孔洞;
        3、采取預防措施,防止提升過程中分支部分被貫通孔洞損傷;
        4、提升過程中不要對分支施加張力;
        5、使用提升用繩索的強度應為電纜重量的四倍以上;
        6、事先考慮避雨對策及空盤的處理方法;
        7、單芯電纜禁止使用鐵質夾具。
