0.6/1KV交聯聚乙烯絕緣耐火電力電纜

信息來源：河南黃河線纜有限公司發布時間：2016-03-31

一、產品簡介

        耐火電纜用于高層建筑、地鐵、電站及一些重要場所等，具有防火特性的環境場合。除了在0.6/1KV額定工作電壓下傳送電力外，還可在燃燒情況下保質一定時間的安全運行，在950-1000攝氏度高溫火焰燃燒的情況下保持安全運行3個小時，這樣大大提高了耐火電纜的使用安全系數，為救助火災贏得了一定時間。

二、產品標準

        本產品按GB/T12706-2008《額定電壓35KV銅芯、鋁芯塑料絕緣電力電纜》及GB/T19666-2005《阻燃和耐火電線電纜通則》標準生產。

三、適用范圍

        本產品適用于工頻額定電壓0.6/1KV及以下輸配電線路作配送電能之用。

四、耐火電纜使用條件

        1.交流額定電壓：
           U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。
        2.電纜最高長期工作溫度：
            a.阻烯聚氟乙烯絕緣及護套：70℃和105℃兩種；交聯聚乙烯絕緣：90℃；
            b.氟塑料絕緣和護套?：220℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氟乙烯護套：90℃和125℃兩種。
       3.最低環境溫度：
           a.阻燃聚氯乙烯絕緣和護套：固定敷設-40℃；非固定敷設-15℃；
            b.氟塑料絕緣和護套?：固定敷設-60℃；非固定敷設-20℃。
        4.電纜安全敷設溫度不應低于0℃。
        5.耐火特性：
           a.火焰溫度 750℃；火焰溫度950℃-1000℃；火焰溫度750℃-800℃；
            b.燃燒時間3h；燃燒時間90min；燃燒時間90min；
            c.冷卻時間21h。
        6.敷設推薦的允許彎曲半徑：
            a.非鎧裝、編織屏蔽電纜應不小于電纜；
            b.氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍。

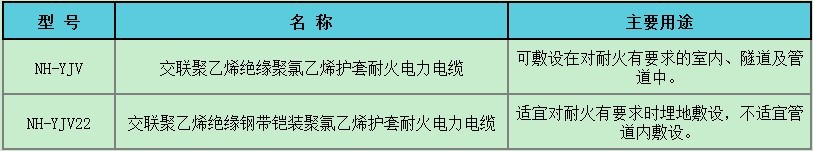

五、電纜的型號、名稱及主要用途

六、產品結構示意圖

七、電纜敷設運行條件

       ◇在空氣中敷設

          1.單芯電纜平行敷設時的中心距離：185mm²及以下電纜直徑的2倍：240mm²及以上為90mm；
           2.周圍環境溫度：40℃；
           3.導電線芯最高允許溫度：90℃；

        ◇直埋敷設

           1.單芯電纜不接角敷設時，中心距離為電纜直徑的2倍；
           2.周圍環境溫度：25℃；
           3.土壤熱阻系數：1.0K·m/W；
           4.直埋深度：0.7m；
