屏蔽電纜有屏蔽兩字，顧名思義就是在傳輸電纜外加屏蔽層方式形成的抗外界電磁干擾能力的電纜。電纜結構上的所謂"屏蔽"也是一種改善電場分布的措施。電纜導體由多股導線絞合而成，它與絕緣層之間易形成氣隙，導體表面不光滑，會造成電場集中。那下面小編就詳細給大家講一下關于屏蔽電纜的知識。

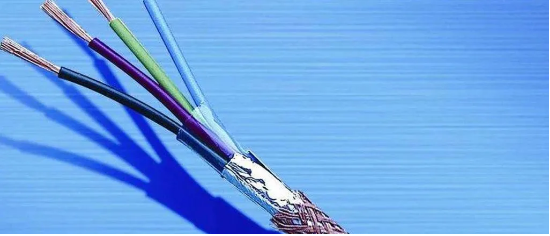

一、電纜屏蔽層 1、在導體表面加一層半導電材料的屏蔽層，它與被屏蔽的導體等電位，并與絕緣層良好接觸，從而避免在導體與絕緣層之間發生局部放電。這一層屏蔽，又稱為內屏蔽層。在絕緣表面和護套接觸處，也可能存在間隙，電纜彎曲時，電纜絕緣表面易造成裂紋，這些都是引起局部放電的因素。 2、在絕緣層表面加一層半導電材料的屏蔽層，它與被屏蔽的絕緣層有良好接觸，與金屬護套等電位，從而避免在絕緣層與護套之間發生局部放電。 電纜的屏蔽層為了均勻?qū)щ娋€芯和絕緣電場，6kV及以上的中高壓電力電纜一般都有導體屏蔽層和絕緣屏蔽層，部分低壓電纜不設置屏蔽層。屏蔽層有半導電屏蔽和金屬屏蔽兩種。 二、屏蔽電纜 這種電纜的屏蔽層大多采用編織成網狀的金屬線或采用金屬薄膜，有單屏蔽和多屏蔽的多種不同方式。單屏蔽是指單一的屏蔽網或屏蔽膜，其中可包裹一條或多條導線。多屏蔽方式是多個屏蔽網，屏蔽膜共處于一條電纜中。有的用于隔絕導線之間的電磁干擾，有的是為了加強屏蔽效果而采用的雙層屏蔽。屏蔽的作用機理是將屏蔽層接地使之隔絕外接對導線的感應干擾電壓。 1、半導電屏蔽 半導電屏蔽層通常設置在導電線芯的外表面和絕緣層的外表面，分別稱為內半導電屏蔽層和外半導電屏蔽層。半導電屏蔽層是由電阻率很低且厚度較薄的半導電材料構成。內半導電屏蔽層是為了均勻線芯外表面電場，避免因?qū)w表面不光滑以及線芯絞合產生的氣隙而造成導體和絕緣發生局部放電。外半導電屏蔽層與絕緣層外表面接觸很好，且與金屬護套等電位，避免因電纜絕緣表面裂紋等缺陷而與金屬護套發生局部放電。 2、金屬屏蔽 對于沒有金屬護套的中低壓電力電纜，除了設置有半導電屏蔽層外，還要增加金屬屏蔽層。金屬屏蔽層通常由銅帶或銅絲繞包而成，主要起到屏蔽電場的作用。 因為電力電纜通過的電流比較大，電流周圍會產生磁場，為了不影響別的元件，所以加屏蔽層可以把這種電磁場屏蔽在電纜內。而且電纜屏蔽層是可以起到一定的接地保護作用，如果電纜芯線內發生破損，泄露出來的電流可以順屏蔽層流入接地網，起到安全保護的作用。由此可見電纜屏蔽層的作用還是很大的。
